Cấu Tạo Của Bộ Lưu Điện UPS -Tìm Hiểu Thật Kỹ Trước Khi Mua!

Khám phá cấu tạo bộ lưu điện UPS với phân tích chi tiết từng thành phần chính: Main, ắc quy, mạch chỉnh lưu, nghịch lưu, biến áp, lọc nhiễu…

Bạn đang muốn tìm hiểu cấu tạo của bộ lưu điện (UPS) để biết bên trong thiết bị này gồm những gì và vì sao nó có thể bảo vệ hệ thống điện khi mất nguồn?

Bài viết này sẽ phân tích chi tiết từng thành phần cấu tạo UPS, giúp bạn có cái nhìn rõ ràng để lựa chọn và sử dụng thiết bị hiệu quả hơn.

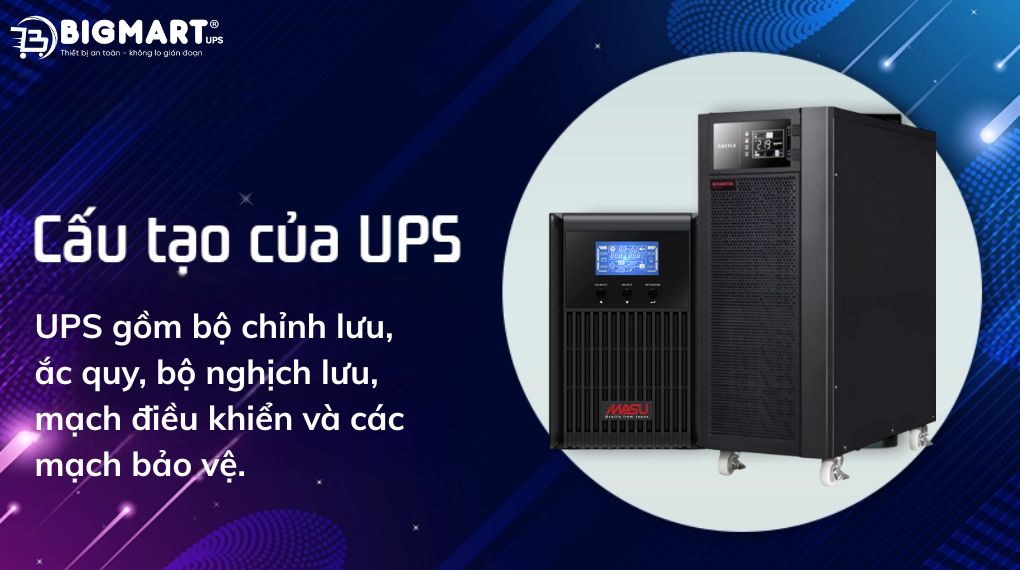

1. Cấu tạo chung của bộ lưu điện

Một bộ lưu điện UPS tiêu chuẩn được cấu thành từ hai khối chính:

1.1 Bộ điều khiển

Main UPS (bo mạch chính) chính là trung tâm điều khiển, được ví như “bộ não” của UPS, chịu trách nhiệm điều khiển toàn bộ hoạt động.

• Chức năng: chuyển đổi dòng điện xoay chiều (AC) thành điện một chiều (DC) để sạc ắc quy, và ngược lại chuyển từ DC thành AC để cung cấp điện cho thiết bị.

• Đặc điểm nổi bật: bo mạch UPS hiện đại tích hợp nhiều công nghệ như chống sét lan truyền, lọc nhiễu, kiểm soát điện áp, giúp nguồn điện luôn ổn định và an toàn.

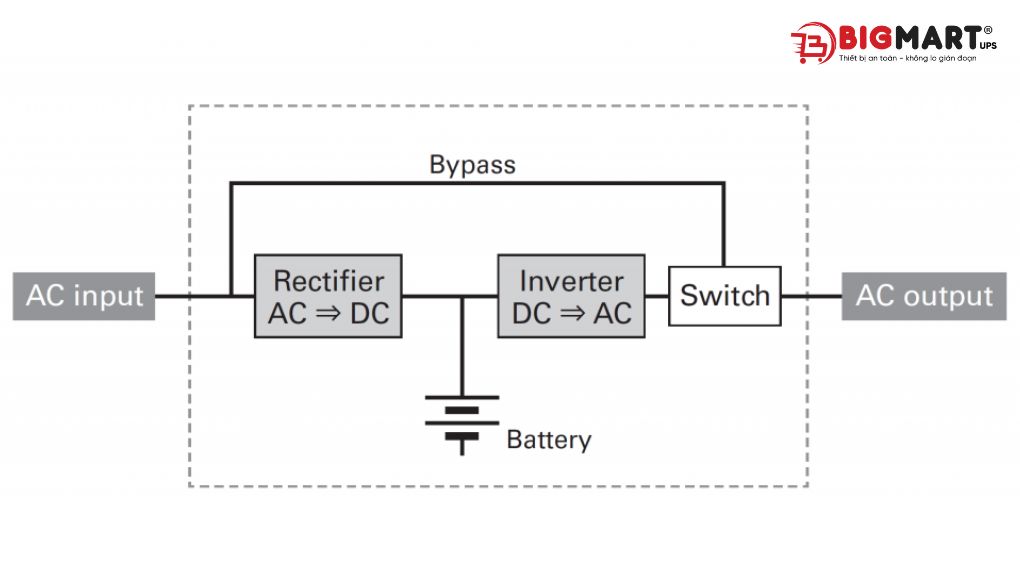

Bên trong bo mạch chính (Main UPS Circuit) còn bao gồm các thành phần nhỏ như:

• Bộ chỉnh lưu (Rectifier): chuyển đổi nguồn điện xoay chiều (AC) từ lưới thành điện một chiều (DC) để nạp cho ắc quy và cung cấp cho bộ nghịch lưu.

• Bộ nghịch lưu (Inverter): Tạo ra dòng điện xoay chiều sạch, ổn định từ nguồn DC của ắc quy, đảm bảo chất lượng điện năng đầu ra.

• Bộ sạc (Charger): Quản lý quá trình nạp điện cho ắc quy, giúp pin hoạt động bền bỉ và an toàn.

• Biến áp (Transformer): Có nhiệm vụ cân bằng điện áp, nâng hoặc hạ áp để phù hợp với thiết bị sử dụng.

• Mạch lọc nhiễu: Loại bỏ sóng hài, nhiễu cao tần từ lưới điện, đảm bảo dòng điện ra sạch và ổn định.

• Công tắc tĩnh (Static Switch): Cho phép chuyển mạch nhanh chóng, bảo vệ tải và giảm thiểu rủi ro khi điện áp thay đổi bất thường.

• Hệ thống giám sát & bảo vệ: Bao gồm cảm biến, mạch điện tử để giám sát nhiệt độ, điện áp, cảnh báo lỗi hoặc ngắt mạch khi có sự cố.

1.2 Ắc quy

Ắc quy là bộ phận quan trọng bậc nhất trong cấu tạo UPS, đóng vai trò lưu trữ năng lượng dự phòng để cung cấp điện khi nguồn lưới gặp sự cố.

Tùy theo thiết kế, UPS sử dụng ắc quy trong (tích hợp sẵn bên trong máy) hoặc ắc quy ngoài (kết nối thêm để mở rộng dung lượng và thời gian lưu điện).

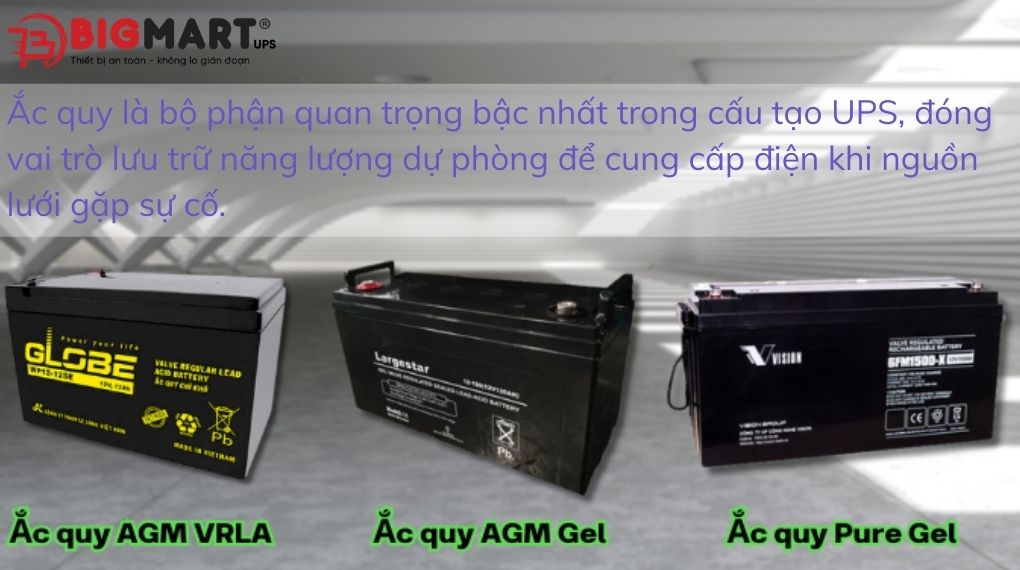

Các loại ắc quy dùng cho bộ lưu điện hiện nay phổ biến gồm:

• Ắc quy AGM: loại ắc quy kín khí, không cần bảo dưỡng, an toàn, giá thành hợp lý.

• Ắc quy AGM-Gel: kết hợp ưu điểm của AGM và Gel, độ bền cao, chịu tải ổn định.

• Ắc quy Pure Gel (Gel thuần): tuổi thọ dài, khả năng xả sâu tốt, phù hợp cho hệ thống yêu cầu lưu điện lâu dài.

Dung lượng và số lượng ắc quy sẽ quyết định thời gian lưu điện, trong khi tuổi thọ ắc quy phụ thuộc vào chu kỳ sạc xả và chế độ bảo dưỡng. Nếu được kiểm tra định kỳ, ắc quy có thể hoạt động ổn định từ 3–10 năm.

Cách lắp đặt ắc quy cho UPS cũng rất đơn giản, thường ghép nối tiếp để tăng điện áp hoặc song song để tăng dung lượng, đáp ứng nhu cầu công suất đa dạng.

2. Lý do cần hiểu rõ về cấu tạo của bộ lưu điện?

Việc nắm vững cấu tạo của bộ lưu điện không chỉ là kiến thức kỹ thuật, mà còn mang lại nhiều lợi ích thực tế cho người sử dụng. Khi hiểu rõ từng thành phần bên trong UPS, bạn sẽ:

• Chọn mua chính xác: biết rõ cấu trúc giúp chọn đúng loại UPS phù hợp nhu cầu.

• Bảo dưỡng dễ dàng: nhận biết bộ phận cần kiểm tra, thay thế định kỳ.

• Tiết kiệm chi phí: xử lý kịp thời hỏng hóc, tránh thay cả hệ thống.

• Tăng tuổi thọ thiết bị: đảm bảo UPS luôn hoạt động trong tình trạng tốt.

3. Địa chỉ mua bộ lưu điện UPS chính hãng, uy tín, đảm bảo an toàn

Để yên tâm khi lựa chọn bộ lưu điện UPS, người dùng nên tìm đến những đơn vị phân phối chính hãng, có chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật lâu dài.

Trong số đó, Sieuthiboluudien là một trong những địa chỉ uy tín được nhiều doanh nghiệp, cơ quan và hộ gia đình tin tưởng.

Tại đây, khách hàng sẽ được cung cấp đa dạng các dòng UPS từ dân dụng đến công nghiệp, với đầy đủ thông số kỹ thuật minh bạch, cấu tạo rõ ràng và nguồn gốc xuất xứ đảm bảo.

Ngoài ra, đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng tư vấn giải pháp tối ưu cho từng nhu cầu cụ thể, từ lưu điện cho máy tính cá nhân, thiết bị văn phòng cho đến hệ thống máy chủ, trung tâm dữ liệu.

Đặc biệt, khi mua UPS tại Sieuthiboluudien, khách hàng còn được hưởng chính sách bảo hành, bảo trì chuyên nghiệp cùng dịch vụ hậu mãi tận tâm. Đây là yếu tố quan trọng để UPS vận hành ổn định, kéo dài tuổi thọ và bảo vệ an toàn cho hệ thống điện của bạn.
